宁波舜驰检测技术服务有限公司
  • 设为首页|收藏本站|繁体中文|WAP
  • 诚信 专业  高效 务实

  • 网站首页
  • 关于我们
  • 新闻资讯
  • 服务项目
  • 下载中心
  • 项目介绍
  • 招贤纳士
  • 联系我们

项目介绍

物性项目
环保项目
安规项目

联系方式

  宁波舜驰检测技术服务有限公司
宁波余姚市中国塑料城6号楼北12
谢工:13291971528
电话/传真:0574-22669662
电子邮件:ycjc2013@163.com
网  址:http://www.nbscs.net

当前位置:网站首页 > 项目介绍 > 物性项目
物性项目

热变形维卡软化点试验

热变形维卡软化点试验

详细描述

热变形维卡软化点试验方法简介

 1.定义

1.维卡软化点的定义:Vicat softening temperature(简称VST)——工程塑料、通用塑料等聚合物的试样于液体传热介质中,在一定的载荷、一定的等速升温条件下,被1m㎡的压针压入1mm深度时的温度。
2.热变形温度的定义,英文Heat deflection temperature(简称HDT),是表达被测物的受热与变形之间关系的参数。热变形温度的测试是记录在规定负荷和形变量下的温度。

2.测试原理简述
1.维卡软化点
一般情况下,热塑性塑料在常温下呈玻璃态,但随着温度的提高,逐渐向高弹态转变,逐渐失去了它原有的刚性,变得柔软,因此,在较小的外力作用下,就会产生较大的变形。热塑性塑料的软化点温度的测定,即基于此。标准规定,在一定条件下(试样升温速率、压针横截面积、施加于压针的静负荷、试样尺寸等),压针头刺入试样1mm时的温度,作为维卡软化点温度,以℃表示。

2.热变形温度
把一个具有一定尺寸要求的长条形矩形试样,二端用支座搁置,并在二支座中点处,施以规定的负荷,形成三点式简支梁式静弯曲。随着温度的上升,试样的变形逐渐加大。标准规定,将试样中点的变形量达到某一规定值时试样所处的温度,作为热变形温度,以℃表示。

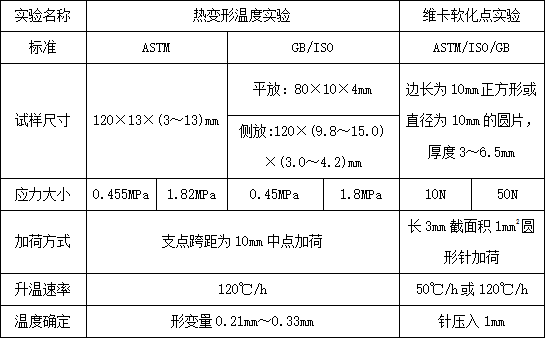

3.实验参数:

耐热性能实验
4.实验图片:

热变形温度实验

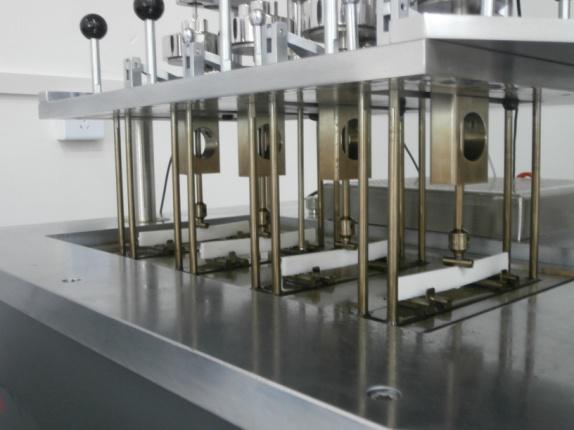

图1. 热变形温度(侧放)实验示意图


维卡软化实验

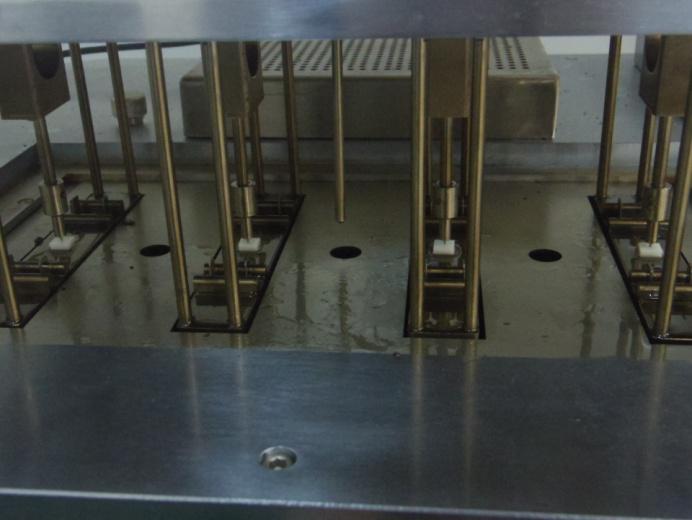

图2. 维卡软化点实验示意图


4. 参考标准
GB/T1634.1-2004/ISO 75-1:2003 塑料负荷变形温度的测定 第1部分:通用试验方法
GB/T1633-2000/ISO 306:1994 热塑性塑料维卡软化温度(VST)的测定
ASTM D1525-09
Standard Test Method for Vicat Softening Temperature of Plastics
ASTM D648-07 Standard Test Method for Deflection Temperature of Plastics Under Flexural load in the Edgewise Position



分享到:
点击次数:  更新时间:2017-09-12 10:36:54  【打印此页】  【关闭】
上一条:拉伸试验
公司动态|在线留言|在线反馈|友情链接|会员中心|站内搜索|网站地图|网站管理

舜驰检测 版权所有 2017-2022 浙ICP备17038058号-1

浙江省宁波余姚市中国塑料城6号楼北12#

手机:13291971528、13454785629(微信同号) QQ:478171966 电话/传真:0574-22669662

Powered by MetInfo 5.2.0 ©2008-2023  www.metinfo.cn
